Cách in CAD ra PDF nhanh, đơn giản và chi tiết

Đã xem: 1,960
Cập nhât: 1 năm trước
Làm thế nào để xuất file CAD sang PDF để in rõ nét? Tham khảo hướng dẫn cách xuất CAD sang PDF và cách in CAD ra PDF trên máy tính nhanh, đơn giản và chi tiết ngay sau đây.

Cách in CAD ra PDF nhanh, đơn giản và chi tiết

Cách in CAD ra PDF bằng lệnh Plot

Sau đây là hướng dẫn nhanh và hướng dẫn chi tiết cách in CAD ra PDF bằng lệnh Plot

Hướng dẫn nhanh

Tại file CAD cần in nhấn Ctrl+P > Ở mục Name, chọn DWG to PDF.pc3 > Ở mục Paper size, chọn kích thước cho file PDF muốn chuyển đổi > Ở mục What to plot, chọn Window > Kéo chọn vùng mà muốn chuyển đổi sang PDF > Tích vào ô Center the plot > Ở mục Drawing orientation, chọn Landscape > Chọn Preview để xem trước bản thiết kế > Bấm OK > Chọn nơi lưu và đặt tên cho file PDF > Bấm Save > Mở file PDF và tiến hành in ấn.

Hướng dẫn chi tiết

Bước 1: Mở file Cad cần in ra PDF > Bấm tổ hợp phím Ctrl + P để in bản vẽ.

Bước 1: Mở file Cad cần in ra PDF > Bấm tổ hợp phím Ctrl + P để in bản vẽ.

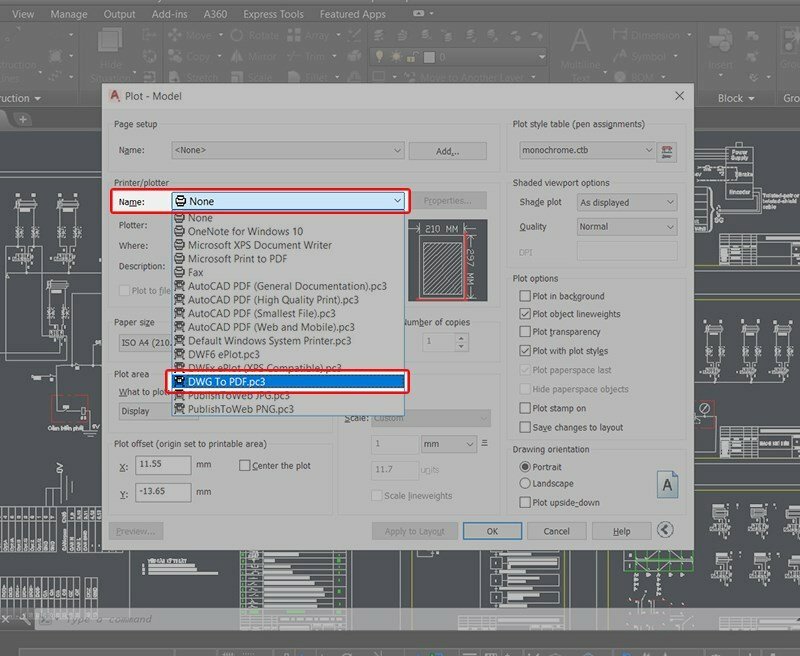

Bước 2: Hộp thoại Plot hiện ra, ở mục Name > chọn DWG to PDF.pc3

Bước 2: Hộp thoại Plot hiện ra, ở mục Name > chọn DWG to PDF.pc3

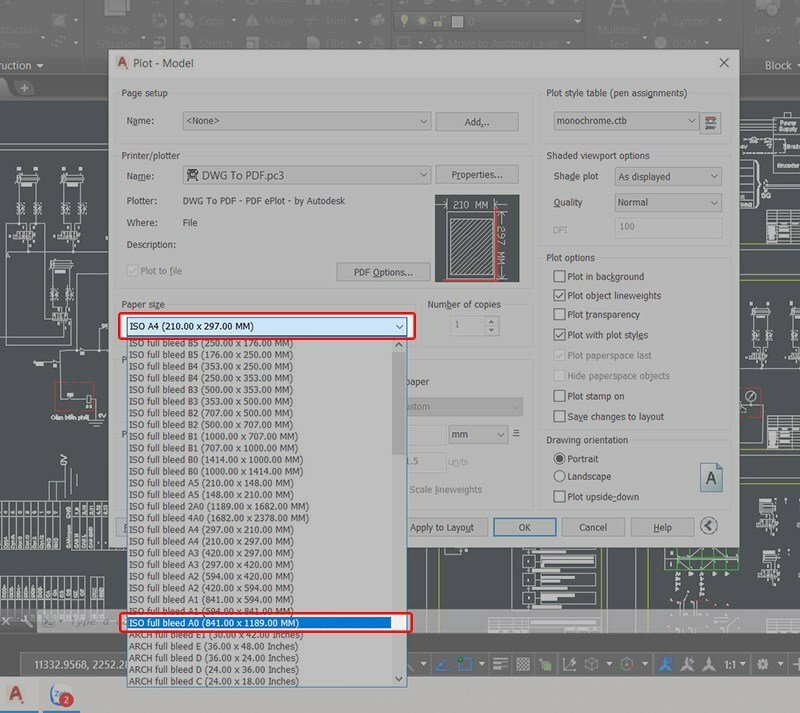

Bước 3: Ở mục Paper size, bấm mũi tên xổ xuống và bấm chọn kích thước cho file PDF bạn muốn chuyển đổi.

Bước 3: Ở mục Paper size, bấm mũi tên xổ xuống và bấm chọn kích thước cho file PDF bạn muốn chuyển đổi.

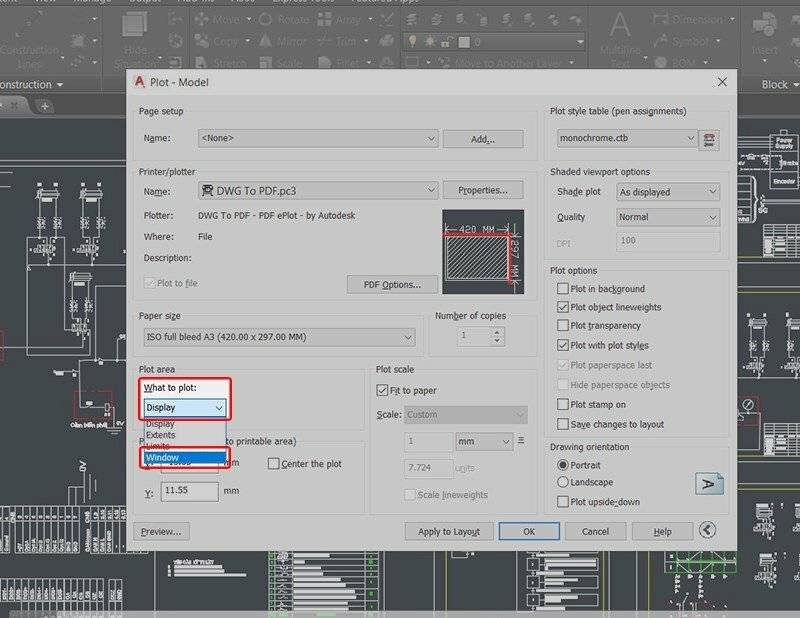

Bước 4: Ở mục What to plot, bấm mũi tên xổ xuống chọn Window.

Bước 4: Ở mục What to plot, bấm mũi tên xổ xuống chọn Window.

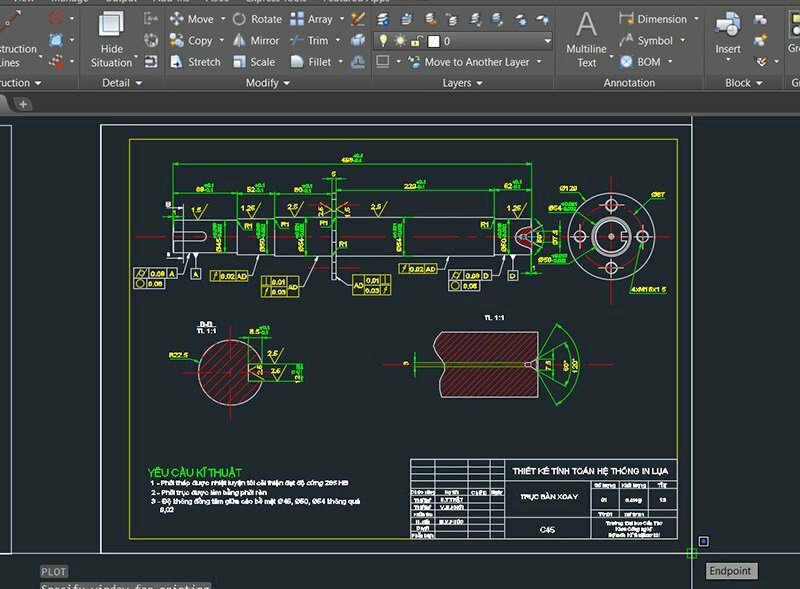

Bước 5: Kéo chọn vùng mà bạn muốn chuyển đổi sang PDF.

Bước 5: Kéo chọn vùng mà bạn muốn chuyển đổi sang PDF.

Bước 6: Tích vào ô Center the plot.

Bước 6: Tích vào ô Center the plot.

Bước 7: Ở mục Drawing orientation, chọn Landscape.

Bước 7: Ở mục Drawing orientation, chọn Landscape.

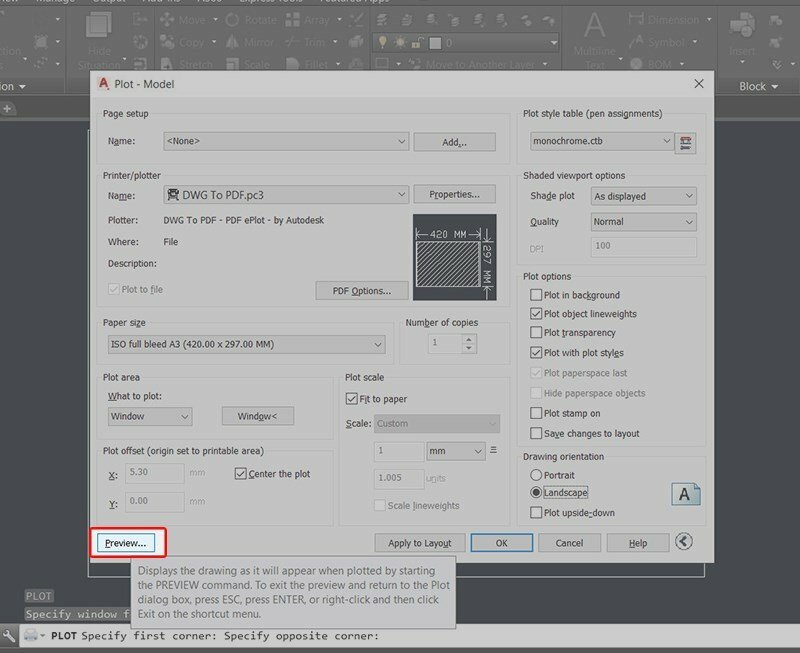

Bước 8: Bấm vào Preview để xem trước bản thiết kế sẽ in sang PDF

Bước 8: Bấm vào Preview để xem trước bản thiết kế sẽ in sang PDF

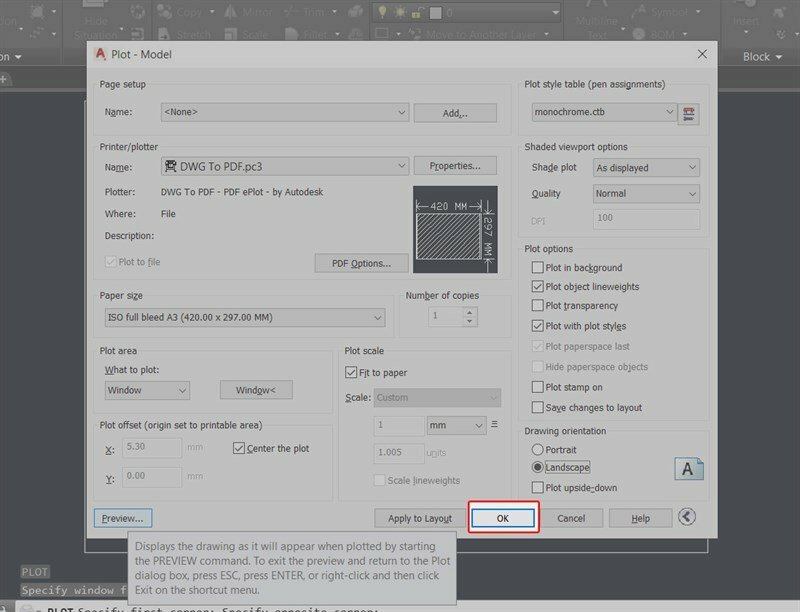

Bước 9: Bấm OK.

Bước 9: Bấm OK.

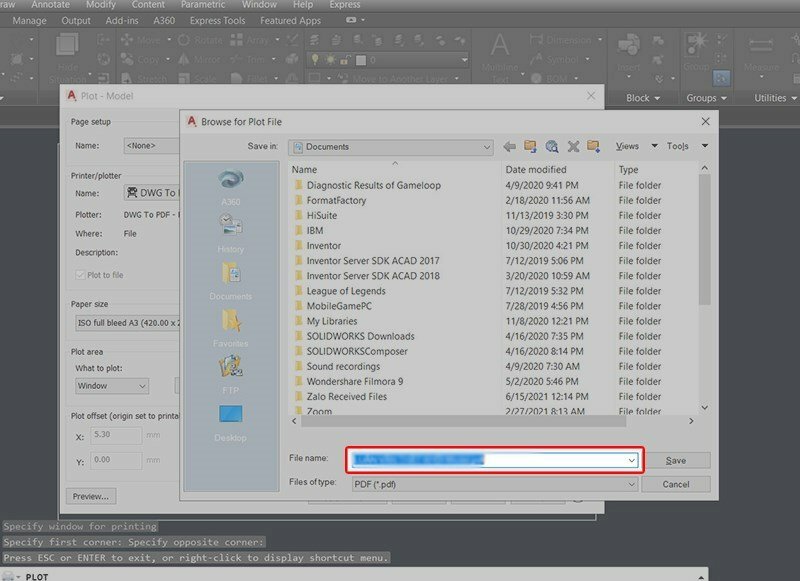

Bước 10: Chọn nơi lưu file và đặt tên cho file PDF > Bấm Save

Bước 10: Chọn nơi lưu file và đặt tên cho file PDF > Bấm Save

Bước 11: Mở file PDF vừa được lưu và tiến hành in ấn.

Cách in CAD ra PDF bằng chức năng Export File trên AutoCAD

Sau đây là hướng dẫn nhanh và chi tiết cách in CAD ra PDF bằng chức năng Export File trên AutoCAD

Hướng dẫn nhanh

Mở file CAD muốn in > Chọn biểu tượng AutoCAD > Chọn Export  > Chọn PDF > Chọn nơi lưu và đặt tên cho file PDF > Bấm Save > Mở file PDF vừa lưu và tiến hành in.

Hướng dẫn chi tiết

Hướng dẫn chi tiết

Bước 1: Mở file Cad cần in ra PDF > Chọn biểu tượng AutoCAD > Chọn Export > Chọn PDF.

Bước 1: Mở file Cad cần in ra PDF > Chọn biểu tượng AutoCAD > Chọn Export > Chọn PDF.

Bước 2: Chọn nơi lưu và đặt tên cho file PDF > Chọn Save để xuất file CAD sang định dạng PDF.

Bước 2: Chọn nơi lưu và đặt tên cho file PDF > Chọn Save để xuất file CAD sang định dạng PDF.

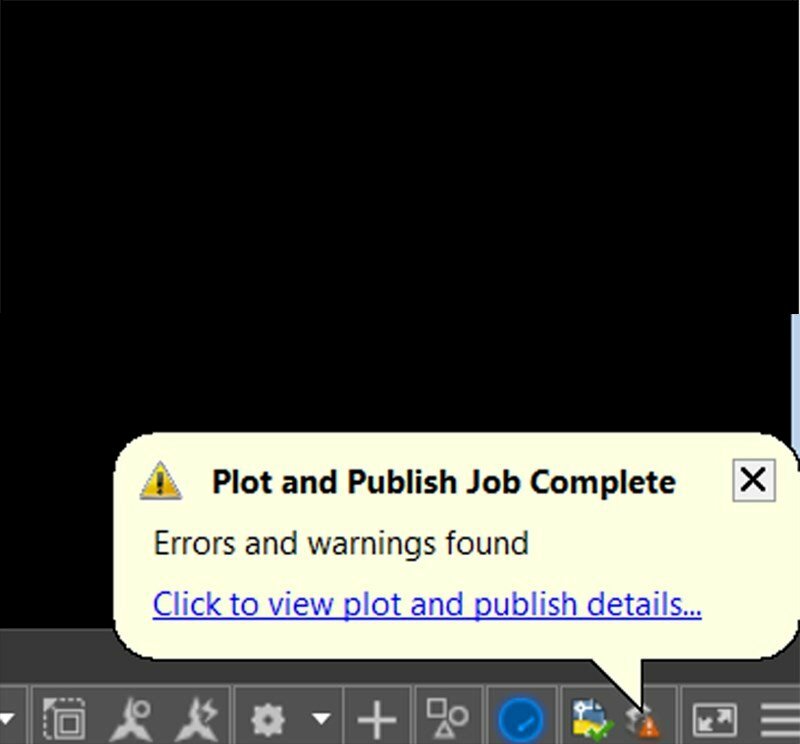

Bước 3: Trên màn hình sẽ xuất hiện thông báo hoàn tất quá trình chuyển đổi Plot and Publish Job Complete

Bước 3: Trên màn hình sẽ xuất hiện thông báo hoàn tất quá trình chuyển đổi Plot and Publish Job Complete

Bước 4: Mở file PDF vừa được lưu và tiến hành in ấn.
