Hướng dẫn cách in màu trong CAD đơn giản, nhanh chóng

Sau đây là hướng dẫn cách in màu trong Cad theo các bước sau:

Mở phần mềm Autocad, mở cửa sổ Plot-Model hoặc nhấn tổ hợp phím Ctrl+P. Trong hộp thoại Plot-Model, chọn thẻ More để cài đặt nét in.

Mở Plot-Model > chọn thẻ More

Tại phần mở rộng Plot Style Table, click mũi tên xổ xuống, chọn New để tạo cài đặt mới, cửa sổ mới hiện lên chọn Start from scratch, chọn Next.  Nhập tên của nét in vào mục File name, sau đó chọn Next. Sau đó click vào mục Use this plot style for the current drawing cài đặt nét in cho bản vẽ, chọn Finish.

Trong Plot Style Table > click mũi tên xổ xuống > chọn New Start from scratch > chọn Next > nhập tên vào File Name > Next > Use this plot style for the current drawing > Finish

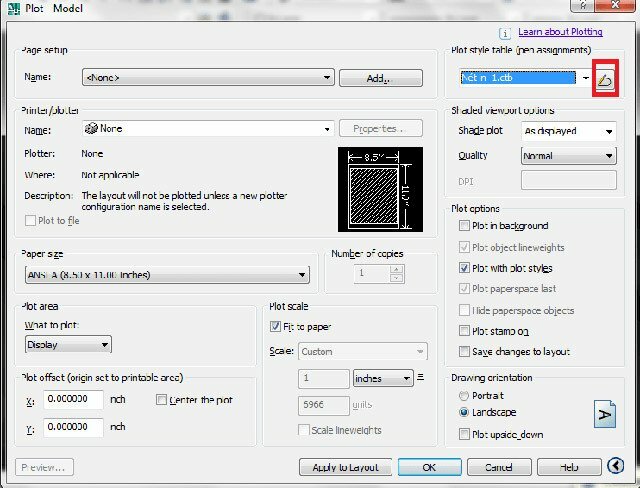

Click chuột vào icon cây bút

Tại cửa sổ ban đầu, click chuột vào icon cây bút mở cửa sổ cài đặt nét in, cửa sổ Plot Style table Editor hiện ra, lưu ý đến đến những thao tác sau:

• Chọn thẻ Form View:

Tại mục Plot style nhấn giữ phím Shift và click chọn Color 1 rồi đưa chuột vào thành tab. Sau đó click chọn tiếp Color 255 tại mục dưới cùng để chọn tất cả các màu.

• Chọn thẻ Properties:
  • Color: Click mũi tên cho bảng màu sổ xuống, chọn màu đen (Black) giúp ấn định màu của tất cả nét được in ra đều là màu đen (Trường hợp bản vẽ in ra chỉ có hai màu đen trắng). Nếu in màu thì bạn hãy chọn Use object color.
  • Lineweight: Chọn nét có độ rộng là 0.1300mm để áp nét vẽ cho tất cả các nét, các màu, tăng độ nét của bản vẽ.
  • Đối với những đường, những màu cần in rõ hay in đậm hơn thì lựa chọn từng màu một rồi chọn lại nét in trong Line Weight để tăng độ đậm.

Cài đặt khổ giấy in theo các chiều sau:

• Portrait: In theo chiều dọc của khổ giấy.
• Landscape: In theo chiều ngang của khổ giấy.
• Plot upside-down: Nội dung in theo chiều thuận hoặc ngược.

Nên lựa chọn máy in đang kết nối với máy tính của mình. Nếu bạn không muốn in mà chỉ cần xuất file bản vẽ sang file PDF thì chọn thẻ DWG to PDF.pc3.

Tại mục Paper size chọn khổ giấy cho bản vẽ bằng cách click vào mũi tến xổ xuống để mở cửa sổ kích giấy sau đó chọn các kích cỡ giấy cần in.

Chọn khổ giấy cho bản vẽ

Ở mục What to plot click vào mũi tên xổ xuống chọn thẻ Window để chọn vùng cần in, tiếp theo click chọn điểm đầu và quét chọn điểm cuối giúp định hình cùng bản vẽ cần in.

What to plot click vào mũi tên xổ xuống chọn thẻ Window

Trong cửa sổ Plot model, nếu trước khi vẽ người dùng cài đặt khổ giấy vẽ chưa chẳn làm cho bản vẽ không nằm trọn trong khổ giấy lúc in ra, lúc này chỉ cần chọn mục Center the plot sẽ khắc phục được lỗi này.

Lỗi mất nét in là lỗi thường xảy ra khi in màu trong Autocad, có nhiều nguyên nhân dẫn đến file Cad bị mất nét in như: Đặt nhằm chết độ màu cho Layer về TrueColor và chọn nhầm Layer Defpoint hoặc tắt chế độ Print của Layer được in dẫn đến mất nét. Để khắc phục lỗi này, người dùng cần thực hiện theo trình tự sau:

• Kiểm tra chế độ màu của Layer, chọn lại Index Color
• Kiểm tra Layer có bị tắt thuộc tính cho phép in không, hoặc có chọn nhầm Defpoint không.
• Mở Preview để xem và kiểm tra lại trang in.
